通信用 耐雷トランス・絶縁トランス

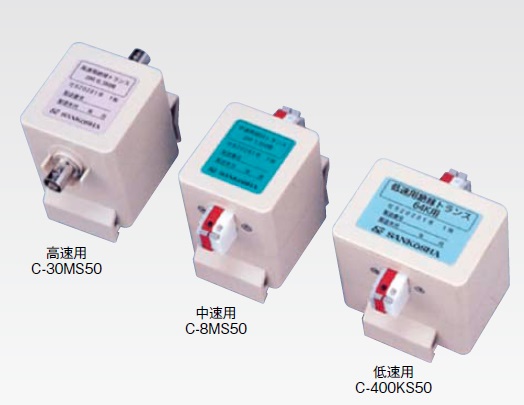

高速用絶縁モジュール | C-30MS50ページ印刷
ビルの異なるフロアに設置された通信システム間や、異なる給電系から受電している通信システム間を接続するメタリックケーブルに発生する迷走電流を除去し、装置の誤作動を防止する絶縁トランス
ビルへの落雷による雷サージ電圧による装置の破壊も防止する絶縁トランス
周波数帯域：100kHz ～ 30MHz
接続インターフェース：6.3Mbit/s または 8Mbit/s 用
・迷走電流（直流）の除去
・雷サージエネルギーの伝搬路の遮断
・メタリック通信線の成端およびジャンパ機能
| 製品情報 |
製品名：耐雷トランス C-30MS50形 品目コード：1111010144 |
|---|
環境条件
使用場所： 屋内
使用温度・湿度： +10°C から +40°C の範囲、20 ～ 80% 以下（結露のないこと）
保管温度・湿度： +10°C から +40°C の範囲、20 ～ 80% 以下（結露のないこと）

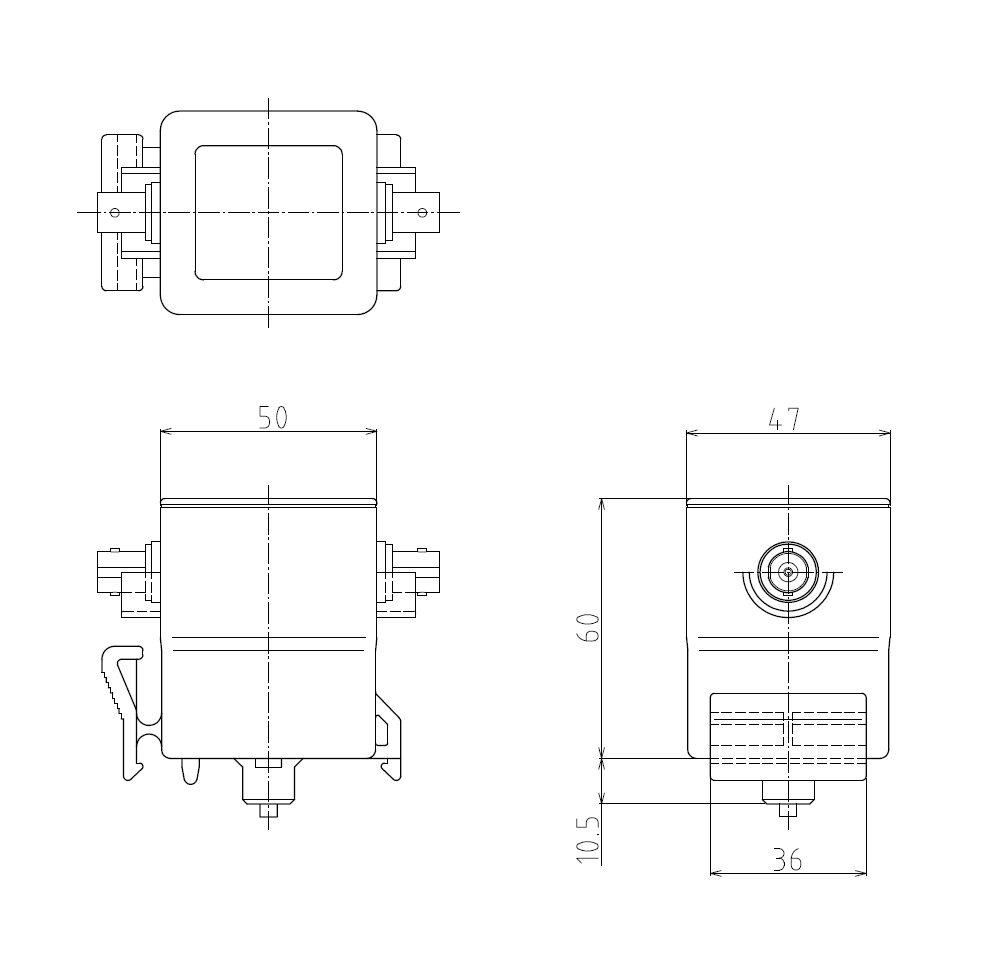

外形寸法図（単位: mm）
仕様
| 周波数帯域 | ー | 100 kHz ～ 30 MHz |
|---|---|---|
| 動作減衰量 | ー | 0.5 dB 以下 |
| インピーダンス | ー | 75 Ω |
| サージ移行率 | 1.2/50μs、10kV印加時 | 1/50 |
| インパルス耐電圧 | 1.2/50μs、50kV |
L - T・E間: 1回 T - L・E間: 1回 |
| 絶縁抵抗 | DC500Vにて |
L - T・E間: 1000MΩ以上 T - L・E間: 1000MΩ以上 |
