通信用 耐雷トランス・絶縁トランス
CVR-2010S 2/6ページ印刷
環境条件
使用場所： 屋内および器具箱内
使用温度・湿度： -20°C から +60°C の範囲、90% 以下（結露のないこと）
保管温度・湿度： -20°C から +60°C の範囲、90% 以下（結露のないこと）

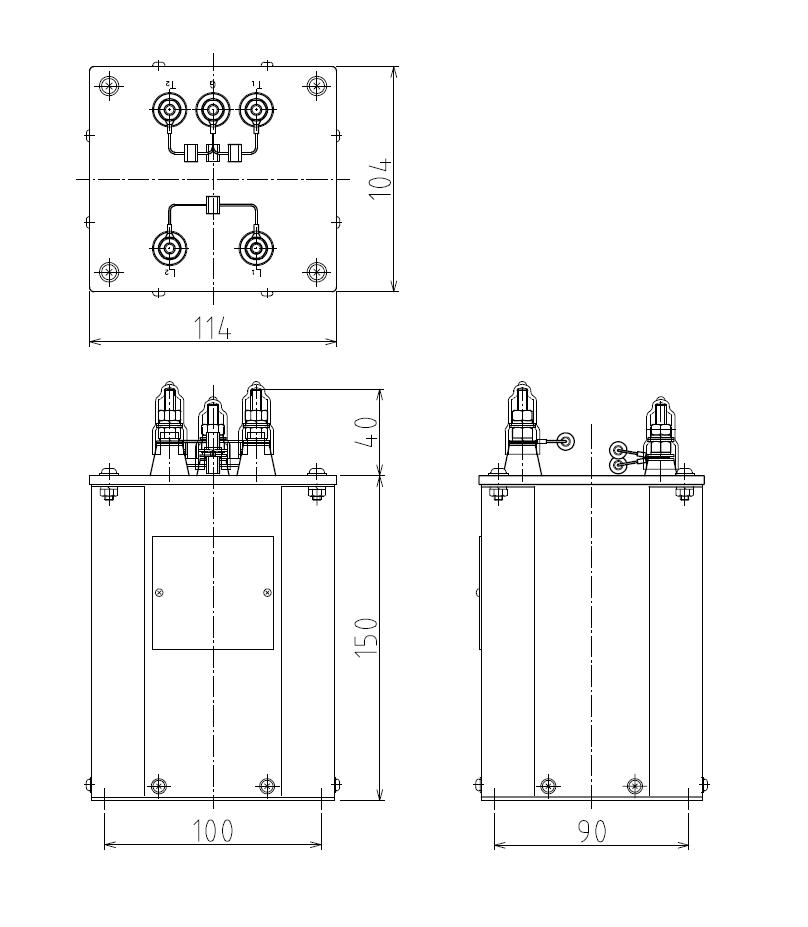

外形寸法図（単位: mm）
仕様
トランス本体
| 耐電圧 | 線路側ー機器側間 | 交流（50/60Hz） 10 kV、1 分間 |
|---|---|---|
| 耐電圧 | 線路側ー接地間 | 交流（50/60Hz） 10 kV、1 分間 |
| 耐電圧 | 機器側ー接地間 | 交流（50/60Hz） 3 kV、1 分間 |
| 絶縁抵抗 | 線路側ー機器側間 | 直流500Vにて 500 MΩ 以上 |
| 絶縁抵抗 | 線路側ー接地間 | 直流500Vにて 500 MΩ 以上 |
| 絶縁抵抗 | 機器側ー接地間 | 直流500Vにて 500 MΩ 以上 |
|
周波数帯域 |
ー |
16 Hz、0.3 kHz ～ 20 kHz |
| 動作減衰量 | 16Hz（40.4V、負荷667Ω） | 1.0 dB 以下 |
| 動作減衰量 | 0.3kHz ～ 20kHz | 1.0 dB 以下 |
| 電流容量 | ー | 1 A、1分間 |
| 巻き線直流抵抗 | 20°C | 30 Ω 以下 |
| インピーダンス比 | 線路側：機器側 | 200 Ω：600 Ω |
| インピーダンス偏差 | ー | ±25% 以内 |
| サージ移行率 | 1.2/50μs、10kV | 30 dB 以上 |
| 質量 | ー | 4.5 kg |
避雷部品
| 直流放電開始電圧 | ー | 230 V ± 30 V |
|---|---|---|
| インパルス放電開始電圧 | 1kV/μs | 800 V 以下 |
| インパルス電流耐量 | 8/20μs | 10 kV、1 回 |
| 絶縁抵抗 | 直流100Vにて | 10000 MΩ 以上 |
