通信用 耐雷トランス・絶縁トランス

CVR-2010S 2/2ページ印刷

通信線路に生じる異常電圧から機器を保護する耐雷トランス
機器側と外線ケーブル側とを絶縁します
機器室、無線中継所、携帯電話基地局などの通信・制御回線の線間サージ防護に使用

インピーダンス比(線路側:機器側)が 200Ω:200Ω

静電シールド付き
キャビネットタイプ
誘導雷サージや大地電位上昇による異常電圧をシャットアウト

製品情報 製品名:耐雷トランス CVR-2010S 2/2形
品目コード:11005629

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内および器具箱内

使用温度・湿度: -20°C から +60°C の範囲、90% 以下(結露のないこと)

保管温度・湿度: -20°C から +60°C の範囲、90% 以下(結露のないこと)

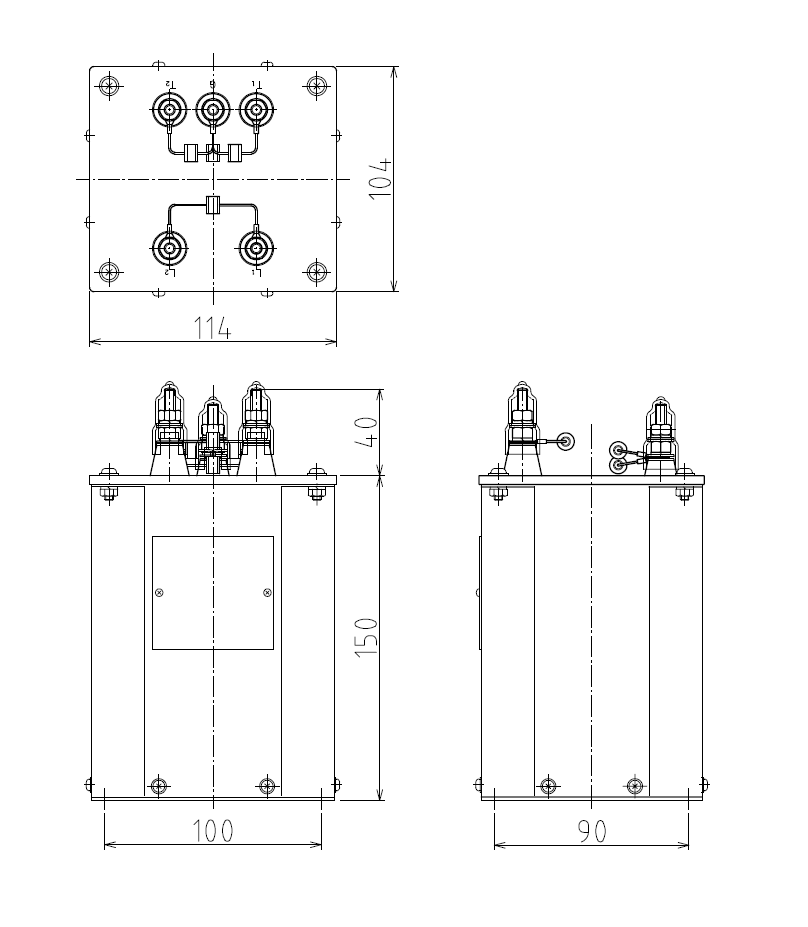

外形寸法図(単位: mm)

仕様

トランス本体

耐電圧 線路側ー機器側間 交流(50/60Hz) 10 kV、1 分間
耐電圧 線路側ー接地間 交流(50/60Hz) 10 kV、1 分間
耐電圧 機器側ー接地間 交流(50/60Hz) 3 kV、1 分間
絶縁抵抗 線路側ー機器側間 直流500Vにて 500 MΩ 以上
絶縁抵抗 線路側ー接地間 直流500Vにて 500 MΩ 以上
絶縁抵抗 機器側ー接地間 直流500Vにて 500 MΩ 以上

周波数帯域

16 Hz、0.3 kHz ~ 20 kHz
動作減衰量 16Hz(40.4V、負荷667Ω) 1.0 dB 以下
動作減衰量 0.3kHz ~ 20kHz 1.0 dB 以下
電流容量 1 A、1分間
巻き線直流抵抗 20°C 30 Ω 以下
インピーダンス比 線路側:機器側 200 Ω:200 Ω
インピーダンス偏差 ±25% 以内
サージ移行率 1.2/50μs、10kV 30 dB 以上
質量 4.5 kg

避雷部品

直流放電開始電圧 230 V ± 30 V
インパルス放電開始電圧 1kV/μs 800 V 以下
インパルス電流耐量 8/20μs 10 kV、1 回
絶縁抵抗 直流100Vにて  10000 MΩ 以上
