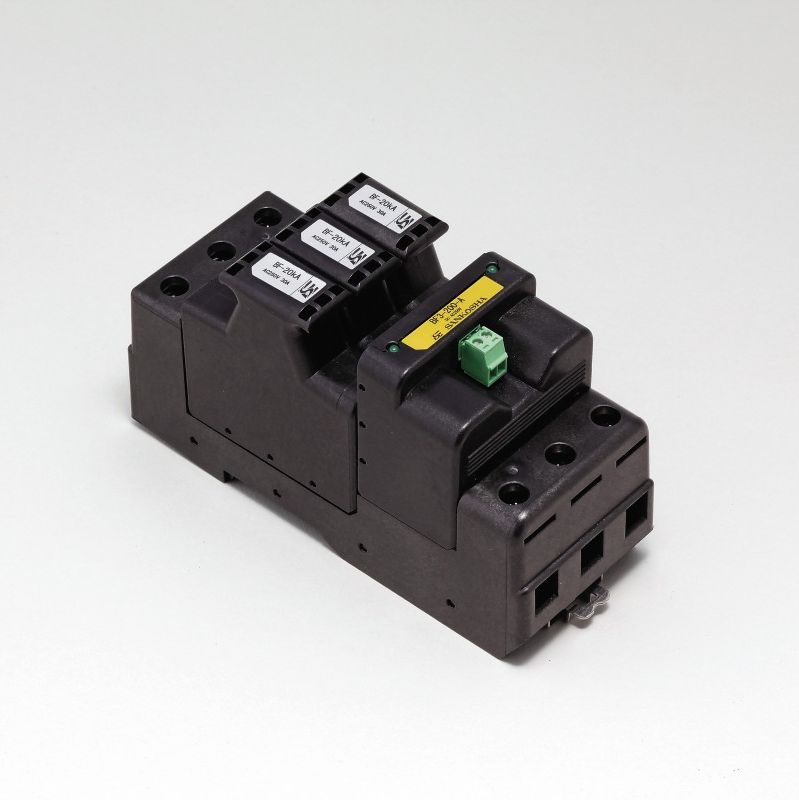

JIS クラスII SPD用ヒューズ | BF3-200-20kA-Aページ印刷

  • RoHS

200V系統に設置する電源用 JIS クラスII SPD に使用する SPD 外部分離器
SPD が短絡故障したときに、電力系統から切り離します

・三相3線用
・遮断性能に優れ、SPD 短絡故障時の発火リスクを大幅に減らします
・一般的なヒューズに比べ定格電流がとても小さいため、上位の遮断器との協調が容易にとれます

・ヒューズとヒューズホルダーのセット
・一台で3線に使えるから経済的
・ヒューズの状態をLEDの点灯/消灯で確認できるため、メンテナンスが容易です
・警報接点つきのため、ヒューズ断を遠隔監視でき、保守性がよいです

キーワード DINレール取付け 警報接点つき
製品情報 製品名:BF3-200-20kA-A
品目コード:1111042007

この製品についてのお問い合わせはこちら

環境条件

使用場所: 機器室および器具箱内

使用温度・湿度: -30°C ~ +70°C の範囲、90% 以下(結露のないこと)

保管温度・湿度: -30°C ~ +70°C の範囲、90% 以下(結露のないこと)

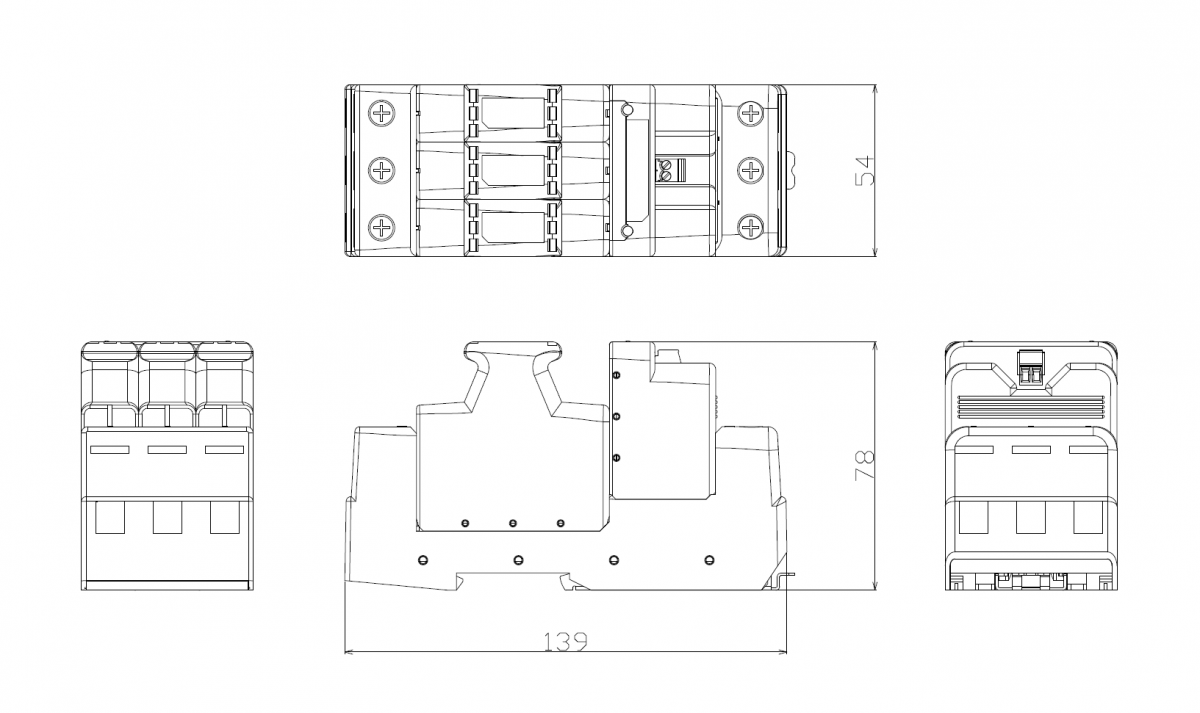

外形寸法図(単位: mm)

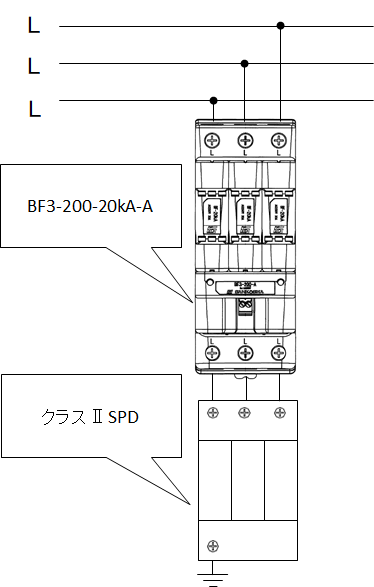

接続図

三相3線式の接続例

仕様

適用回線 三相3線 200 V
最大許容電圧

交流 250 V

定格電圧・定格電流

交流 250V・30A
公称放電電流

8/20μs、20 kA、17 回

定格遮断容量 交流 250 V、10 kA※
ヒューズ断表示 LEDが消えているときはヒューズ断です
警報接点 閉時はヒューズ断です
適合電線

ホルダー:AWG 15 ~ 4 または 断面積 1.6 ~ 22 mm2

接点端子:AWG 28 ~ 16 または 断面積 0.14 ~ 1.5 mm2

質量 約 500 g

※ ヒューズ単独の遮断容量は、最大 交流250V・100kAです。

資料ダウンロード

BF3-200-20kA-A_仕様書・外観図(PDF)

BF3-200-20kA-A_CADデータ(DXF)

BF3共通_取扱説明書(PDF)
