豊富な製品ラインナップから、
設備環境に最適な雷対策をご提案します

避雷針は、建物と人体を雷から保護する設備です。付近への落雷による誘導雷により、金属線路から雷サージが侵入し、電子・電気機器へ障害を与えることがございます。電子・電気機器を雷による被害から防ぐためにはSPDの設置が必要となります。

情報通信社会においてデジタル通信機器が普及し、更に様々な通信ケーブルが張り巡らされている事から、雷の侵入経路が増加しております。IoTをはじめ、ネットワーク化が進み、利便性に優れる一方で、これらに用いられる機器は雷などの異常電圧に対して脆弱になっております。

落雷は自然現象であり、SPDの仕様値を超えるような雷サージが発生する可能性もあるため、100%設備を保護することはできません。ただし、SPDを設置することにより、雷サージに対するリスク低減は可能となります。

電源ケーブル・通信ケーブル等のメタルケーブルで接続された屋内～屋外間で接続されている設備間、建物の上下階の間で接続されている設備、別接地となっている設備に対し雷対策を施すことを推奨します。

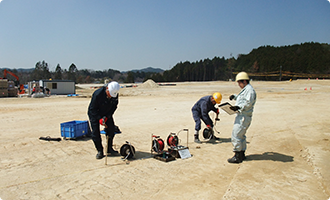

SPDのアース線の接地種別は、IEC規格・JIS等の公的文書には、接地種別の規定はありませんが、雷サージ電流を流すことが目的となりますので、D種接地（100Ω以下）相当の接地極に接続していただければ問題ありません。

SPDの設計寿命は設置環境にもよりますが、雷が多い地区で使用した場合でも、5～10年程度となります。ただし、落雷は自然現象のため、SPDの仕様を超える大きい雷サージの場合は1回で故障することもあります。

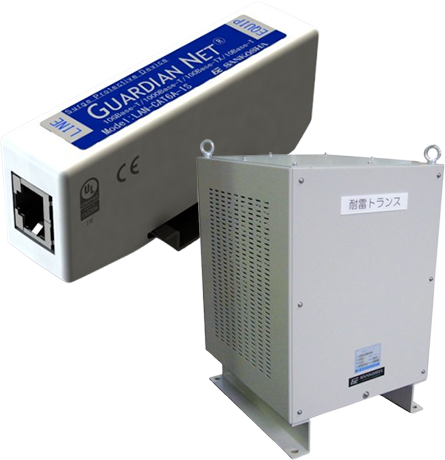

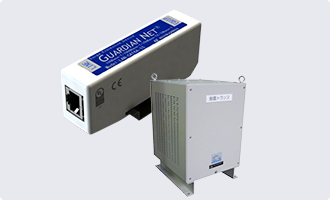

標準の耐雷トランスの耐電圧はインパルス耐電圧性能30kVです。この絶縁性能により、大地間電圧を1/1000に減衰させます。SPDは、設計した電圧以上の電圧が印加されると動作し、サージ電圧を抑制し、サージを大地へと流します。

お客様のご要望に合わせ、結線種別・電圧・容量・塗装などカスタマイズ製作が可能です。
