電源用SPD

交流200V系 三相4線用 クラスI SPD | MZG-200(4つ)と MZS-NPE ページ印刷

  • MZG-200
  • MZS-NPE
  • MZG-200
  • MZS-NPE
  • RoHS

JIS C 5381-1(MZG-200)
JIS C 5381-11: 2014(MZS-NPE)
KEMA(MZS-NPE)

低圧電源用 JIS クラス I SPD
交流200V系
三相4線
漏電遮断器の1次側(接地相なしまたは不明)に設置するときの組み合わせです

NZG-200(4つ)+ MZS-NPE(1つ)

・配電盤・分電盤の低圧電源回路の保護に
・制御機器の電源回路の保護に

・直撃雷対応
・MZS-NPE は インパルス放電電流 100kA
・MZG-200 は インパルス放電電流 50kA

キーワード クラスI 交流200V 三相4線 漏電遮断器の1次側(接地相なしまたは不明) DINレール取付け
製品情報 製品名:MZG-200、MZS-NPE
品目コード:1111012745、1111017380

この製品についてのお問い合わせはこちら

環境条件

使用場所: 機器室および器具箱内

使用温度・湿度: -40°C ~ +70°C、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +70°C、90% 以下(結露のないこと)

標高: 2000 m 以下

外形寸法図(単位: mm)

MZG-200

MZS-NPE

配線図と接続条件

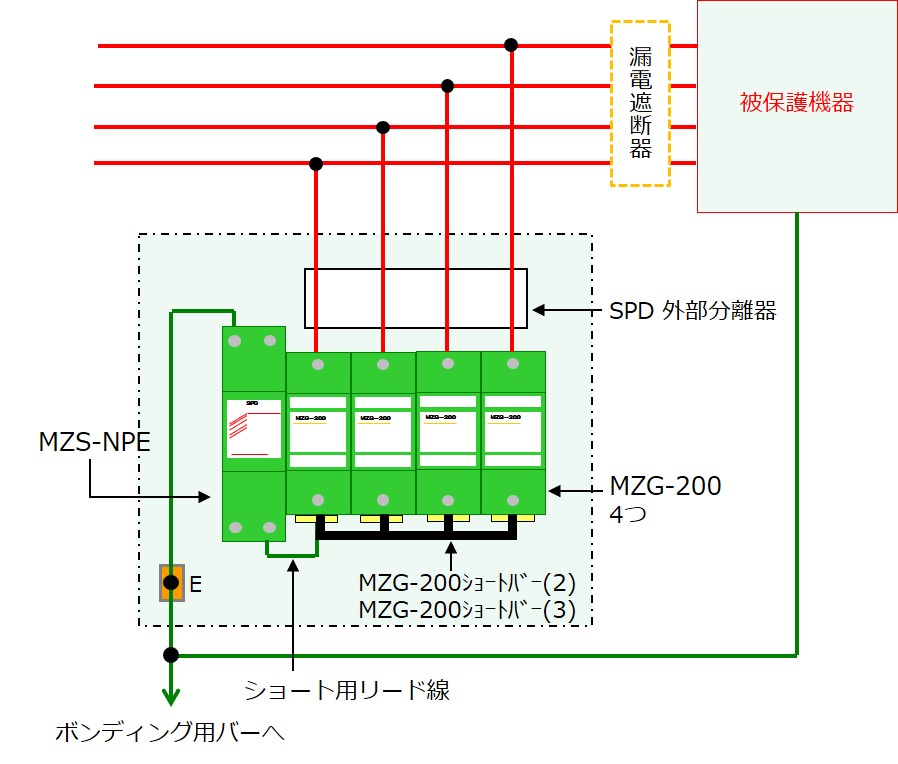

MZG-200配線図

適用電線

AWG 10 ~ 4 または 断面積 5.5 ~ 22 mm2 (より線、単線ともに)

電線の締付け

M6 ねじ(製品に付属)

締付けトルク

2.94 ~ 3.43 N·m (30 ~ 35 kgf·cm)

ショートバー

品目コード 品名
1111021545 MZG-200ショートバー(2)
1111021546 MZG-200ショートバー(3)

仕様

MZG-200

試験クラス分類 クラス I
最大連続使用電圧 UC 交流 230 V(50/60Hz)
インパルス放電電流 Iimp 10/350 μs 50 kA
公称放電電流 In 8/20 μs 20 kA
電圧防護レベル UP JISに基づく 1.5 kV 以下
続流遮断定格 Ifi UC = 230 V 3 kA
漏電電流 IPE 直流 320 V 20 μA 以下
応答速度

3 ns 以下
質量

約 250 g(1製品あたり)

MZS-NPE

試験規格

JIS C 5381-11:2014

試験クラス分類 クラス I、クラス II
最大連続使用電圧 UC 交流 255 V(50/60Hz)
インパルス放電電流 Iimp 10/350 μs 100 kA
公称放電電流 In 8/20 μs 100 kA
電圧防護レベル UP N - PE 間 1.5 kV 以下
続流遮断定格 Ifi N - PE 間 100 A(50/60Hz)
一時的過電圧特性 UT N - PE 間 1200 V、200 ms(50/60Hz)
漏電電流 IPE 交流 255 V 1 mA 以下
保護等級の分類

IP 20
質量

約 290 g(1製品あたり)

資料ダウンロード

MZG-200_仕様書・外観図(PDF)

MZG-200_CADデータ(DXF)

MZG-200_取扱説明書(PDF)

MZS-NPE_仕様書(PDF)

MZS-NPE_外観図(PDF)

MZS-NPE_CADデータ(DXF)

MZS-NPE_取扱説明書(PDF)

MZG-200ショートバー_外観図(PDF)
