同軸用SPD

N-JP-260(II)ページ印刷

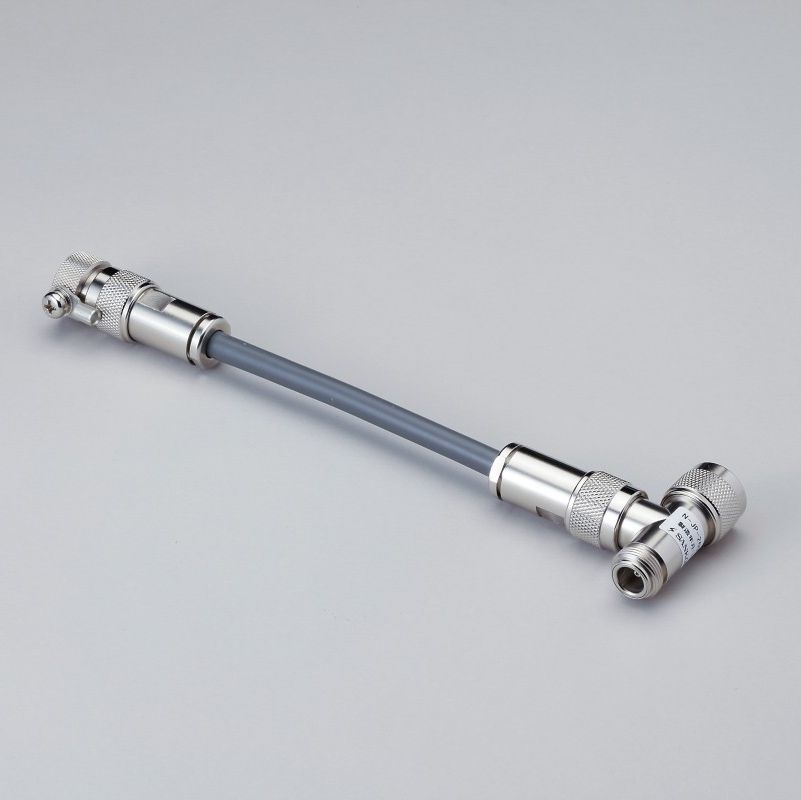

  • N-JP-260の写真

無線装置を雷被害から保護する同軸用 SPD(同軸避雷器)
・防災行政無線の保護
・デジタル消防無線の保護
・260 MHz帯用

λ/4 ショートスタブ形
N形コネクタ

許容電力 100 W
コネクタ接続部を養生処理すれば、屋外でも使用できます。

キーワード N形 50Ω
製品情報 製品名:N-JP-260(II)
品目コード:1111027956

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内・屋外※

使用温度・湿度: -20°C ~ +60°C の範囲、30 ~ 90% 以下(結露のないこと)

保管温度・湿度: -20°C ~ +60°C の範囲、30 ~ 90% 以下(結露のないこと)

※防水性維持のため、コネクタ接続部には自己融着テープなどによる養生処理が必要です。

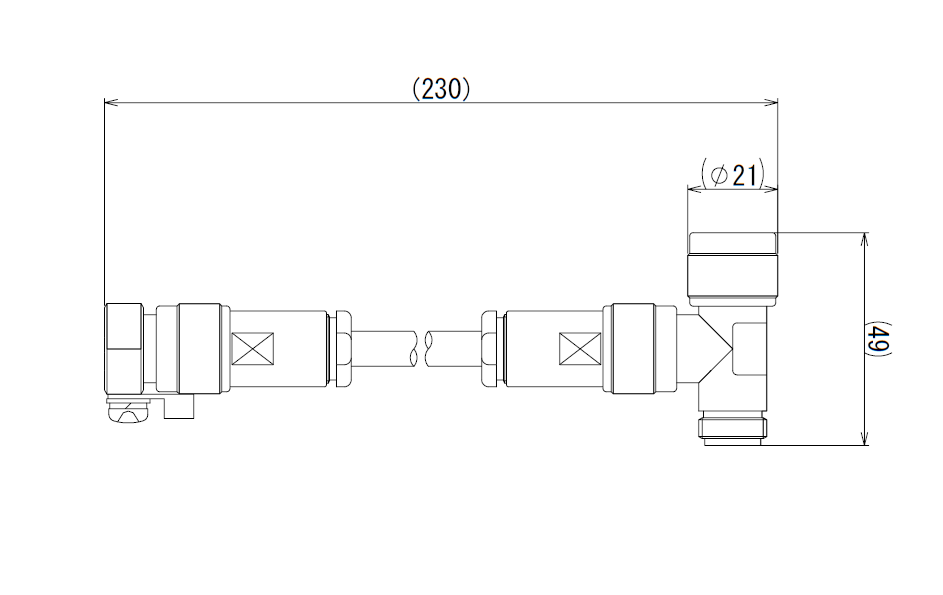

外形寸法図(単位: mm)

仕様

項目 条件 性能
周波数帯域 - 260 MHz ~ 280 MHz
挿入損失 - 0.2 dB 以下
インピーダンス - 50 Ω
電圧定在波比 - 1.2 以下
許容電力 - 最大 100 W
インパルス保護性能 10/200 μs、20 kV 印加時 20 V 以下
インパルス電流耐量 8/20 μs 30 kA
質量 - 約 270 g
