同軸用SPD

GPSP1-L1-NJJページ印刷

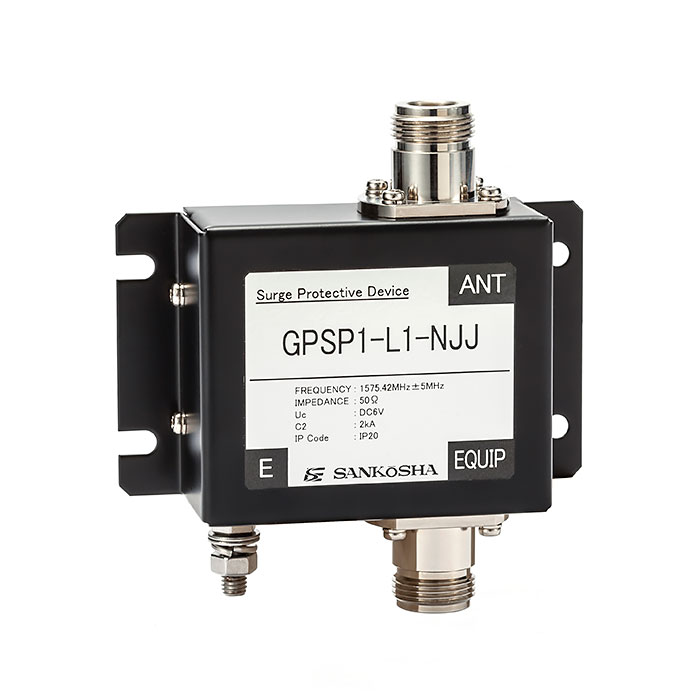

  • GPSP1-L1-NJJ

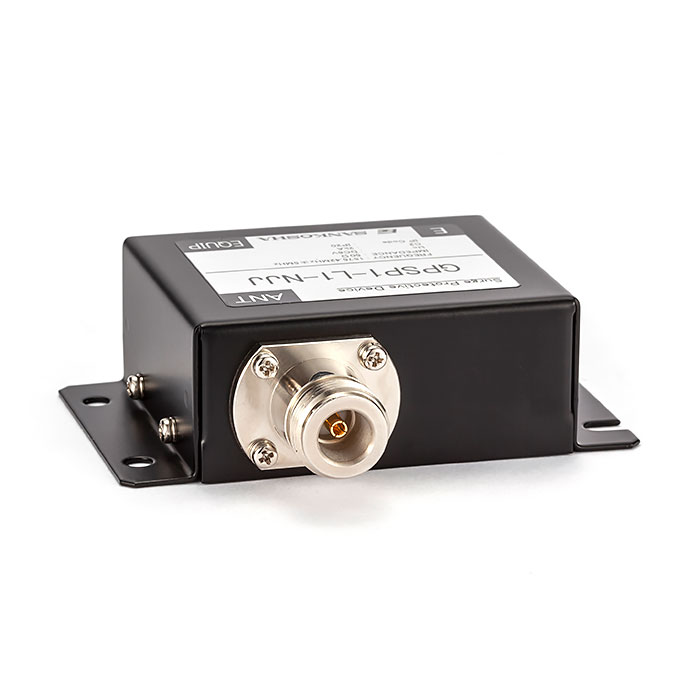

  • GPSP1-L1-NJJ上側のN型コネクタ

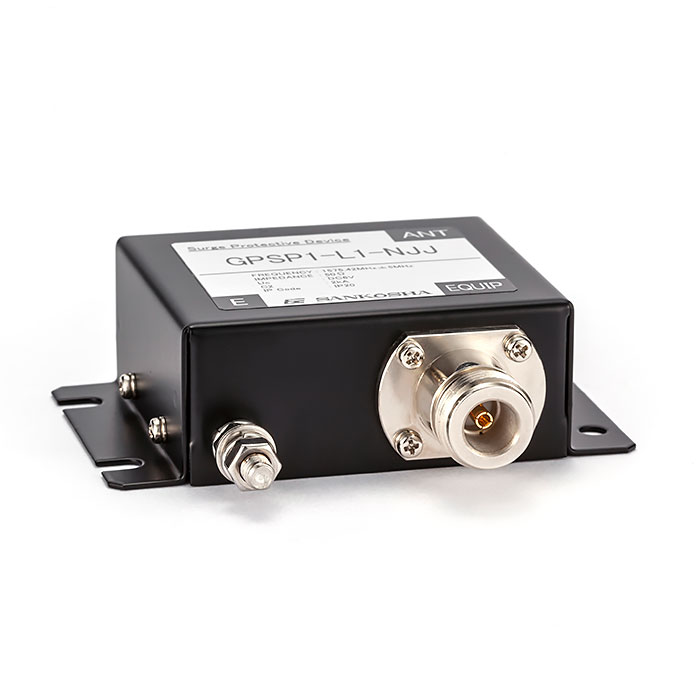

  • GPSP1-L1-NJJ下側のN型コネクタと接地端子
  • GPSP1-L1-NJJ
  • GPSP1-L1-NJJ上側のN型コネクタ
  • GPSP1-L1-NJJ下側のN型コネクタと接地端子
  • RoHS

GPSアンテナポートの保護
GPSのL1周波数に対応しています

N形コネクタ
ANT側をアンテナ側に、EQUIP側を被保護機器側に接続します。

カテゴリC2対応

キーワード N形 50Ω カテゴリC2
製品情報 製品名:GPSP1-L1-NJJ
品目コード:1111042266

この製品についてのお問い合わせはこちら

環境条件

使用場所: 室内

使用温度・湿度: -40°C ~ +85°C の範囲、90% 以下(結露のないこと)

保管温度・湿度: -40°C ~ +85°C の範囲、90% 以下(結露のないこと)

外形寸法図・設置例

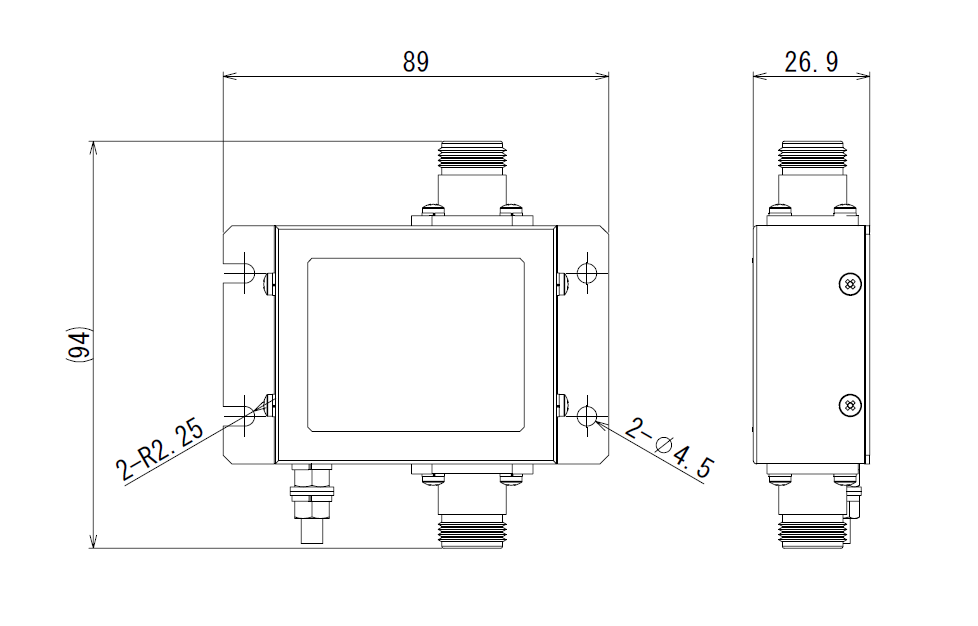

外形寸法図(単位:mm)

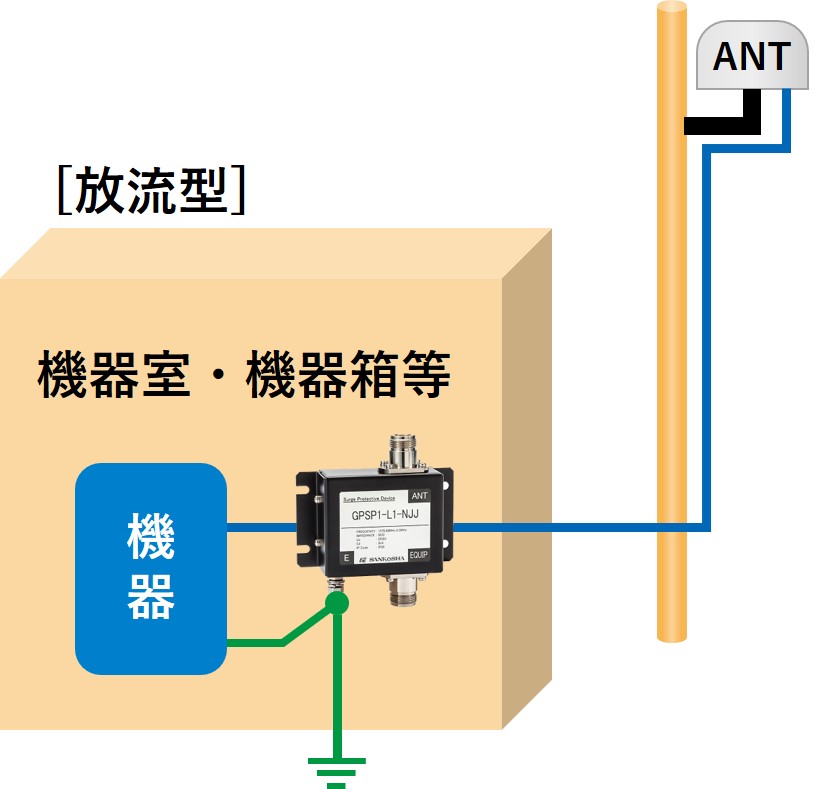

設置例

仕様

項目 条件 性能
周波数帯域 - 1575.42 MHz
インピーダンス - 50 Ω
挿入損失 1575.42 MHz 1.0 dB 以下
電圧定在波比 1575.42 MHz 1.3 以下
伝搬遅延時間 1575.42 MHz 1 ns 以下
許容電力 - 10 W
最大連続使用電圧、電流 - DC 6 V、100 mA
絶縁抵抗 DC 6 V 1 kΩ 以上
電圧防護レベル 1.2/50 μs、4 kV印加時 10 V 以下
インパルス耐久性 8/20 μs 2 kA(カテゴリーC2)
直流抵抗 DC 100 mA 1 Ω 以下
質量 - 約 250 g

資料ダウンロード

GPSP1-L1-NJJ_仕様書・外観図(PDF)

GPSP1-L1-NJJ_CADデータ(DXF)

GPSP1-L1-「」JJ共通_取扱説明書(PDF)
