交流400V系 協約形寸法 クラスII SPD | MKY44-20Sページ印刷

  • 協約寸法SPD MKY44-20S の製品画像
  • RoHS
  • 建築設備設計基準適合
  • 公共建築工事標準仕様書適合
  • 公共建築協会評価書取得

JIS C 5381-11: 2014

低圧電源用 JIS クラス II SPD
交流400V系
三相3線/三相4線に対応

JIS 協約形配線用遮断器の寸法に準拠したSPD

・配電盤・分電盤の低圧電源回路の保護に

・1台で線間と接地間の両方を防護できます
・接点端子つきなので、劣化を遠隔監視できる

キーワード クラスII 交流400V 三相3線 三相4線 漏電遮断器の2次側 漏電遮断器の1次側 DINレール/ねじ取付け 接点端子あり
製品情報 製品名:MKY44-20S
品目コード:1111019932

この製品についてのお問い合わせはこちら

環境条件

使用場所: 屋内

使用温度・湿度: -20°C ~ +60°C の範囲、30 ~ 90% 以下

保管温度・湿度: -40°C ~ +70°C の範囲、30 ~ 90% 以下

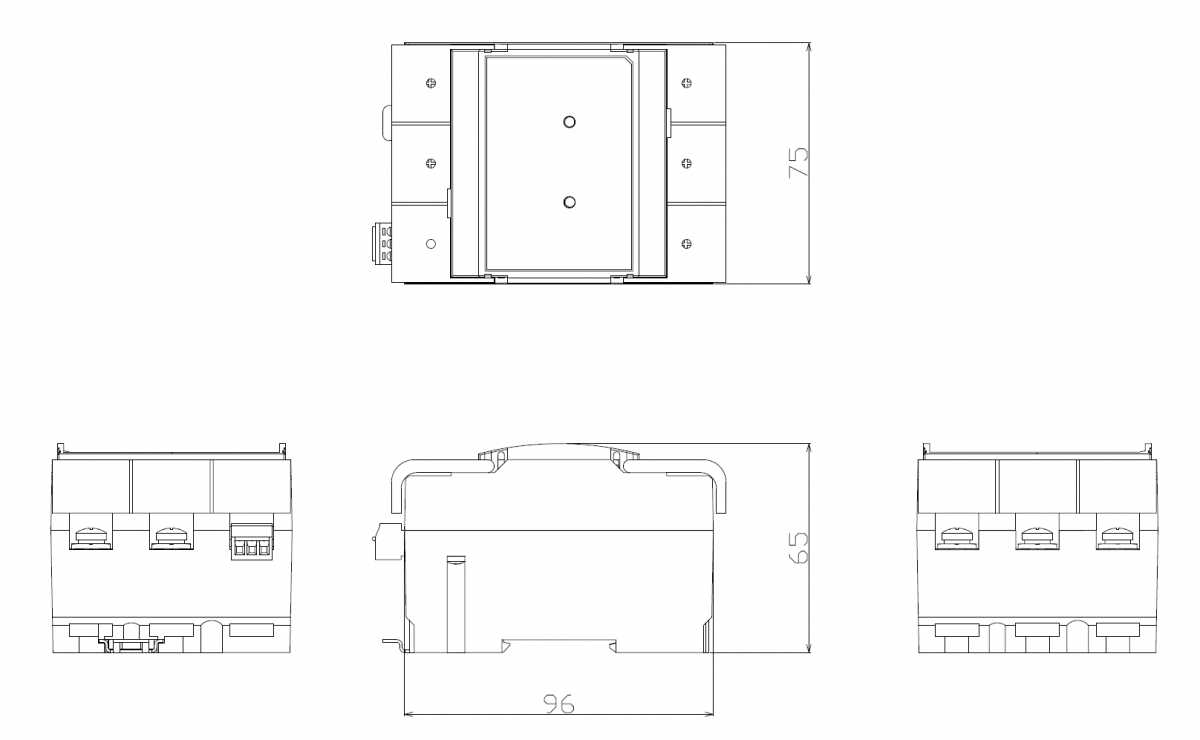

外形寸法図(単位: mm)

配線図と接続条件

SPD端子

ケーブル 断面積 5.5 ~ 14 mm2
接続 圧着端子と絶縁キャップを使用してください
ケーブルの締付け

M5 ねじ(製品に付属しています)

締付けトルク

2.0 ~ 2.5 N·m

接点端子

ケーブル

より線:断面積 0.05 mm2 ~ 2 mm2(AWG 30 ~ 14)

動作

C接点

11-12間

正常時:ON、劣化時:OFF

11-14間 正常時:OFF、劣化時:ON
最大使用電圧/電流 交流250V/1.5A、直流110V/0.2A

仕様

試験規格 JIS C 5381-11:2014
試験クラス分類 クラス II
最大連続使用電圧 UC

交流 510 V
公称放電電流 In 8/20 μs 20 kA
最大放電電流 Imax 8/20 μs 40 kA
電圧防護レベル UP 線間、対地間 2.5 kV 以下
過電流防護 30A(FDS-20kA)
定格短絡電流 ISCCR 10 kA
一時的過電圧特性 UT 対地間 交流 580 V、5s
漏電電流 IPE 対地間 1 mA 以下
保護等級の分類 IP 20
劣化表示 LEDによる

LED 点灯:正常

LED 消灯:劣化(交換してください)

質量

約 300 g
